讀卡器在進行EMC（電磁兼容性）測試時，需確保其符合相關電磁干擾（EMI）和電磁抗擾度（EMS）標準，以保障設備在電磁環境中正常工作且不對其他設備造成干擾。以下是讀卡器EMC測試的關鍵要點：

一、EMC測試的主要內容

EMC測試主要包括兩個方面：

電磁干擾（EMI）測試：評估讀卡器自身產生的電磁干擾是否在規定限值內，避免對周圍設備造成影響。

輻射發射測試：測量讀卡器通過空間傳播的電磁輻射強度，頻率范圍通常為30MHz至18GHz。

傳導發射測試：測量讀卡器通過電源線或信號線傳導的電磁干擾，頻率范圍一般為150kHz至30MHz。

電磁抗擾度（EMS）測試：評估讀卡器在外部電磁干擾環境下的抗干擾能力，確保其正常工作。

靜電放電抗擾度測試：模擬人體帶電接觸讀卡器時的靜電放電，測試其耐受能力。

射頻輻射電磁場抗擾度測試：評估讀卡器在射頻電磁場中的抗干擾能力，頻率范圍一般為80MHz至1GHz。

電快速瞬變脈沖群抗擾度測試：模擬雷電或開關操作產生的瞬變脈沖干擾，測試讀卡器的耐受能力。

浪涌（沖擊）抗擾度測試：模擬雷擊或大電流切換產生的浪涌電壓，測試讀卡器的耐受能力。

射頻場感應的傳導騷擾抗擾度測試：評估讀卡器在射頻電磁場中的傳導抗擾度，頻率范圍一般為150kHz至230MHz。

電壓跌落、短時中斷和電壓變化抗擾度測試：評估讀卡器在電網電壓波動時的抗干擾能力。

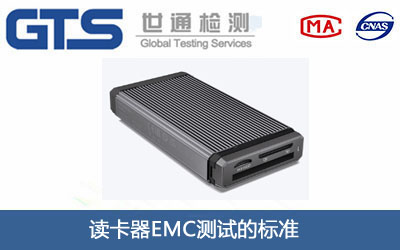

二、讀卡器EMC測試的標準

讀卡器的EMC測試通常遵循以下國際和國內標準：

EMI標準：

CISPR 32/GB/T 9254.1：信息技術設備的輻射發射和傳導發射限值。

CISPR 11/GB 4824：工業、科學和醫療設備的射頻騷擾限值。

EMS標準：

IEC 61000-4-2/GB/T 17626.2：靜電放電抗擾度測試。

IEC 61000-4-3/GB/T 17626.3：射頻輻射電磁場抗擾度測試。

IEC 61000-4-4/GB/T 17626.4：電快速瞬變脈沖群抗擾度測試。

IEC 61000-4-5/GB/T 17626.5：浪涌（沖擊）抗擾度測試。

IEC 61000-4-6/GB/T 17626.6：射頻場感應的傳導騷擾抗擾度測試。

IEC 61000-4-11/GB/T 17626.11：電壓跌落、短時中斷和電壓變化抗擾度測試。

三、讀卡器EMC測試的常見問題及解決方案

輻射發射超標：

問題原因：讀卡器的時鐘信號、接口設計或電源部分可能產生高頻諧波干擾。

解決方案：

在接口處增加共模電感或濾波電容，抑制高頻噪聲。

對時鐘信號進行濾波處理，如增加π型濾波器。

優化PCB布局，減少高頻信號環路面積。

靜電放電抗擾度不足：

問題原因：讀卡器的外殼或接口缺乏靜電防護設計。

解決方案：

在接口處并聯TVS二極管，快速泄放靜電電荷。

增加外殼的導電涂層或接地設計，提高靜電耗散能力。

浪涌抗擾度不足：

問題原因：讀卡器的電源部分缺乏浪涌保護。

解決方案：

在電源入口處增加浪涌保護器（SPD），限制浪涌電壓。

使用具有浪涌抑制功能的電源模塊。

四、讀卡器EMC測試的流程

測試準備：

確定測試標準和測試項目。

準備測試樣品和必要的輔助設備（如電源、天線、耦合/去耦網絡等）。

預測試（可選）：

在正式測試前進行預測試，初步評估讀卡器的EMC性能。

根據預測試結果進行設計優化。

正式測試：

按照標準要求進行各項EMC測試。

記錄測試數據，判斷是否符合標準限值。

測試報告：

生成詳細的測試報告，包括測試條件、測試數據、結果分析和改進建議。

整改與復測：

如測試不合格，根據測試報告進行設計整改。

重新進行測試，直至符合標準要求。

五、讀卡器EMC測試的案例分析

案例背景：某公司生產的讀卡器在進行輻射發射測試時，發現12.56MHz及其倍頻點超標。

問題分析：

通過測試數據分析，發現超標頻點與讀卡器的時鐘信號頻率相關。

檢查讀卡器的PCB設計，發現時鐘信號未進行濾波處理，且接口設計不合理，缺乏濾波措施。

解決方案：

在時鐘信號線上增加π型濾波器，抑制高頻諧波。

在讀卡器接口處增加共模電感，減少接口輻射。

優化PCB布局，縮短高頻信號走線，減少環路面積。

測試結果：

整改后重新進行輻射發射測試，讀卡器的電磁輻射強度顯著降低，符合GB 9254-CLASS B標準要求。
